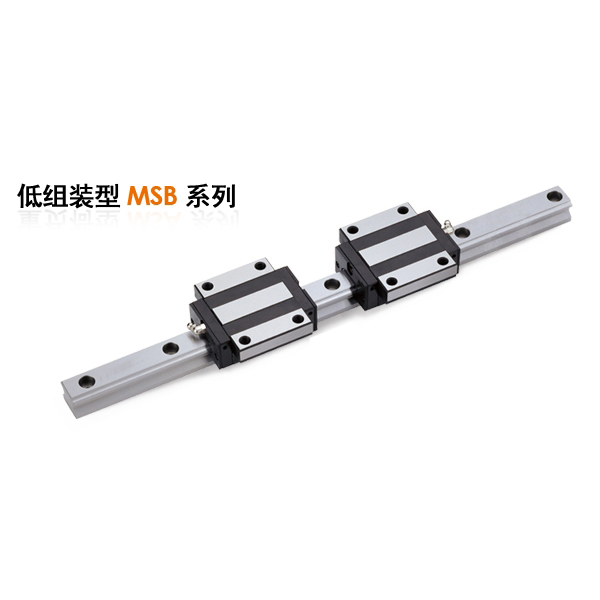

| MSB TE/E | × |
 | |
| 型号 | 螺栓规格 |
| S1 | S2 |
| MSB 15 | M5 | M4 |
| MSB 20 | M6 | M5 |
| MSB 25 | M8 | M6 |
| MSB 30 | M10 | M8 |
| MSB 35 | M10 | M8 |
注: MSB15滑轨螺栓沉头孔提供M3 (6x4.5x3.5)或M4 (7.5x5.3x4.5)两种规格选用，M3螺栓沉头孔的滑轨型号以MSB15R表示，
而M4螺栓沉头孔的滑轨型号以MSB15U表示。
注*: 单:单滑块 / 双:双滑块紧密接触
注: 滚珠型系列线性滑轨基本额定动负荷的额定疲劳寿命为50km，将50km的额定疲劳寿命的C换算成100km的额定疲劳寿命的C100
可利用下式C=C100 × 1.26

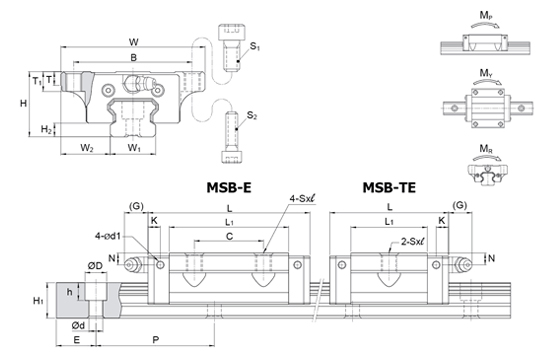

| 型号 | 外形尺寸 | 滑块尺寸 |
高度
H | 宽度
W | 長度
L | W2 | H2 | B | C | S × l | L1 | T | T1 | N | G | K | d1 | 油嘴规格 |
MSB 15TE
MSB 15E | 24 | 52 | 40.2
57.2 | 18.5 | 4.5 | 41 | -
26 | M5 x 7 | 23.5
40.5 | 5 | 7 | 5.5 | 5.5 | 5.1 | 3.3 | G-M4 |
MSB 20TE
MSB 20E | 28 | 59 | 48
67 | 19.5 | 6 | 49 | -
32 | M6 x 9 | 29
48 | 5 | 9 | 5.5 | 12 | 5.9 | 3.3 | G-M6 |
MSB 25TE
MSB 25E | 33 | 73 | 60.2
82 | 25 | 7 | 60 | -
35 | M8 x 10 | 38.7
60.5 | 7 | 10 | 6 | 12 | 6.2 | 3.3 | G-M6 |
MSB 30TE
MSB 30E | 42 | 90 | 68
96.7 | 31 | 9.5 | 72 | -
40 | M10 x 10 | 43.3
72 | 7 | 10 | 8 | 12 | 6.3 | 3.3 | G-M6 |
MSB 35TE
MSB 35E
MSB 35LE | 48 | 100 | 77.4
111.4
136.9 | 33 | 9.5 | 82 | -
50
72 | M10 x 13 | 46
80
105.5 | 9 | 13 | 8.5 | 12 | 9.8 | 3.3 | G-M6 |
| 型号 | 导轨尺寸 | 基本额定负荷 | 容许静力矩 | 重量 |
宽度
W1 | 高度
H1 | 节距
P | E
std. | D × h × d | 动负荷C
kN | 静负荷Co
kN | Mp
kN-m | MY
kN-m | MR
kN-m | 滑块
kg | 导轨
kg/m
|
| 单* | 双* | 单* | 双* |
MSB 15TE
MSB 15E | 15 | 12.5 | 60 | 20 | 6 x 4.5 x 3.5
(7.5 x 5.3 x 4.5) | 6.7
10.0 | 9.6
16.9 | 0.04
0.10 | 0.26
0.61 | 0.04
0.10 | 0.26
0.61 | 0.07
0.13 | 0.12
0.21 | 1.2 |
MSB 20TE
MSB 20E | 20 | 15 | 60 | 20 | 9.5 x 8.5 x 6 | 9.7
13.9 | 14.2
23.6 | 0.07
0.18 | 0.44
0.97 | 0.07
0.18 | 0.44
0.97 | 0.14
0.24 | 0.20
0.34 | 2 |
MSB 25TE
MSB 25E | 23 | 18 | 60 | 20 | 11 x 9 x 7 | 15.6
22.3 | 22.1
36.9 | 0.13
0.35 | 0.91
1.87 | 0.13
0.35 | 0.91
1.87 | 0.26
0.43 | 0.39
0.60 | 3 |
MSB 30TE
MSB 30E | 28 | 23 | 80 | 20 | 11 x 9 x 7 | 23.1
32.9 | 31.8
53.1 | 0.23
0.60 | 1.39
3.15 | 0.23
0.60 | 1.39
3.15 | 0.45
0.74 | 0.65
1.08 | 4.4 |
MSB 35TE
MSB 35E
MSB 35LE | 34 | 27.5 | 80 | 20 | 14 x 12 x 9 | 35.7
52.0
63.6 | 44.0
75.5
100.6 | 0.34
0.93
1.60 | 2.81
5.47
8.67 | 0.34
0.93
1.60 | 2.81
5.47
8.67 | 0.75
1.28
1.67 | 0.91
1.61
1.80 | 6.2
6.6 |
